Semana 9. Módulo Lógico programable

DEFINICIÓN:

Un controlador lógico programable, más conocido por sus siglas en inglés PLC (Programmable Logic Controller) o por autómata programable, es una computadora utilizada en la ingeniería automática o automatización industrial para automatizar procesos electromecánicos tales como el control de la maquinaria de la fábrica en lineas de montaje o atracciones mecánicas.

Los PLC son utilizados en muchas industrias y máquinas. A diferencia de las computadoras de propósito general, el PLC está diseñado para múltiples señales de entrada y de salida, rangos de temperatura ampliados, inmunidad al ruido eléctrico y resistencia a la vibración y al impacto. Los programas para el control de funcionamiento de la máquina se suelen almacenar en baterías, copia de seguridad o en memorias no volátiles. Un PLC es un ejemplo de un sistema de tiempo real, donde los resultados de salida deben ser producidos en respuesta a las condiciones de entrada dentro de un tiempo limitado, de lo contrario no producirá el resultado deseado.

COMO FUNCIONA UN PLC

Un PLC o controlador lógico programable es un dispositivo electrónico utilizados para controlar de forma automática distintos procesos o maquinas.

Estos PLC son computadoras capaces de automatizar procesos electromecánicos. Son muy utilizados en muchas industrias y maquinas. Estas computadoras son de fácil manejo por el operador, robustas, flexibles y económicas.

Básicamente un PLC es capaz de ejecutar una acción (por ejemplo accionar un motor) dependiendo de la señal que reciba de otro proceso. Un ejemplo es se termino de cortar las barras, por lo que al PLC le llega una señal de que haga funcionar el motor para que la cinta transportadora empiece a funcionar y transporte las barras cortadas.

ARQUITECTURA EXTERNA DE UN PLC

ARQUITECTURA INTERNA DE UN PLC

Un PLC tiene básicamente los siguientes bloques:

Unidad central de proceso (CPU): Este bloque es el encargado de consultar el estado de las entradas para que luego extraiga de la memoria del programa los pasos a seguir para elaborar las señales de salida.

Memoria interna: Esta memoria es la encargada de mantener los datos que van surgiendo en los procesos intermedios que luego no se ven reflejados en la salida.

Interfaces de entrada y salida: Establecen la comunicación entre el PLC y la planta o procesos de los cuales recibe información y a los cuales les envía las señales de salida.

Resultado de imagen para Arquitectura interna de un PLC

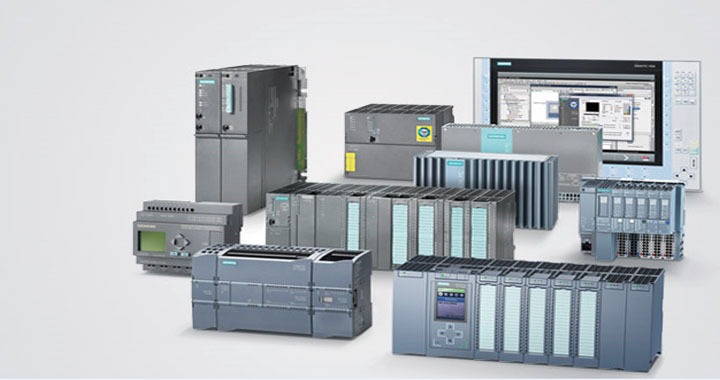

TIPOS DE PLC

Debido a la gran variedad de tipos distintos de PLC, tanto en sus funciones, en su capacidad, en el número de I/O, en su tamaño de memoria, en su aspecto físico y otros, es que es posible clasificar los distintos tipos en varias categorías:

1) PLC COMPACTOS:

Son aquellos que incorporan CPU, PS, módulos de entrada y salida en un único paquete. A menudo existe un número fijo de E/Ss digitales (no mayor a 30), una o dos canales de comunicación (para programar el PLC y la conexión de los buses de campo) y HMI. Además, puede haber una entrada para el contador de alta velocidad y una o dos E/Ss analógicas. Para aumentar el número de las E/Ss de una PLC compacta individual se incrementa (además) los módulos que pueden ser conectados. Estos se colocan en un paquete, similar al del mismo PLC. Estos PLCs de tipo compacto se utilizan en automoción como substitutos de los relés. Figura 2: Ejemplos de

2) PLC MODULAR:

Es el tipo de PLC más potente y tiene más funciones que los PLC compactos. La CPU, SM, CP y otros módulos se encuentran generalmente en paquetes separados en un riel DIN o en un riel con una forma especial y que se comunica con la CPU a través de un sistema bus. Tiene un número limitado de lugares para los módulos pero, en la mayoría de los casos, este puede aumentarse. Además, los PLCs modulares pueden utilizar un elevado número de entradas/salidas, pueden soportar programas más grandes, guardar más datos y operar bajo el modo de multitarea. Normalmente se utilizan para el control, regulación, posicionamiento, procesamiento de datos, manipulación, comunicación, motorización, servicios-web, etc.

3) PLC DE TIPO MONTAJE EN RACK:

Son aquellos que prácticamente tienen las mismas capacidades y funciones que el PLC modular. Sin embargo, existen algunas diferencias en el bus o en el rack dónde se colocan los módulos del PLC. El rack contiene ranuras para los módulos y un sistema de bus integrado para intercambiar información entre los diferentes módulos. La mayoría de los módulos PLC no tienen sus propias cajas, disponen solamente de un panel frontal con una interfaz-HIM. La ventaja principal es que pueden permitir un intercambio más rápido de los datos entre los módulos y el tiempo de reacción por parte de los módulos es menor.

4) PLC con panel Operador y Controlador Lógico Programable (OPLC):

Posee una interfaz HIM para su funcionamiento y una monitorización de los procesos automáticos y las máquinas. La HMI consiste principalmente en un monitor y un teclado o una pantalla táctil. El monitor puede ser bien de tipo texto o gráfico. La ventaja principal de este sistema respecto a un PLC con un panel operador aparte es que no es necesario programar el panel de forma separada. Toda la programación se realiza por medio de una herramienta software, lo que permite economizar los gastos del desarrollo del sistema.

5)Otros tipos de PLC:

I) Con ordenador industrial (PC industrial)

son aquellos que combina un PC normal y un PLC en un único sistema. La parte de PLC puede estar basada en hardware (PLC de tipo slot) o basadas en un PLC con software virtual (PLC de tipo software). Los ordenadores industriales que se utilizan son de tamaño medio y tienen una gran cantidad de aplicaciones en la automatización donde se requiere un control rápido de los procesos, así como una recopilación rápida de Controladores Lógicos Programables (PLCs) ESTRUCTURA GENERAL, COMPONENTES. TIPOS DE PLCs. FUNCIONAMIENTO 15 los datos y un intercambio con el OPC y/o el servidor SQL (estos pueden estar integrados en el PC), y existe también el requerimiento de un fácil funcionamiento y monitorización y un ciclo de vida largo. Los PCs industriales utilizan, a menudo, un bus de campo para el control de los procesos y/o maquinaria automatizada. Algunos de ellos tienen incorporadas entradas/salidas, así como otro tipo de partes modulares del PLC. Sin embargo, la desventaja es que puede suceder que, tras un periodo de tiempo, no se encuentren recambios de ciertas partes (memoria, procesador, tarjeta de video etc.) debido a que han dejado de producirse. Imagen 6: . Ejemplos de PCs industriales, fabricados por la empresa Siemens

Resultado de imagen para PLCCon ordenador industrial (PC industrial)

II) PLC de tipo de ranura

Se trata de una tarjeta especial, que posee todas las funciones de cualquier CPU de un PLC normal. Se sitúa en el (en una ranura vacía de la placa base), que permite intercambiar directamente la información entre las aplicaciones-HIM del PC existente y/u otras aplicaciones software. La ranura de la tarjeta del PLC tiene por lo menos un canal de comunicación para conectar con el bus de campo (para conectar con unas entradas/salidas remotas o con otros dispositivos PLC). Imagen 7: PLC Omrom CS1G/H de tipo ranura

III) PLC de tipo software

Se trata de un PLC virtual, que trabaja en un ordenador personal. Para controlar las máquinas o procesos se utilizan los puertos de comunicación del PC (Ethernet, COM) o unas tarjetas especiales del tipo del bus del sistema (que se sitúan en el Controladores Lógicos Programables (PLCs) estructura general, componentes tipos de PLCs. funcionamiento 16 PC) que permiten realizar una comunicación remota con las entradas/salidas de otros dispositivos para la automatización. La desventaja de los PLC de este tipo es la falta de memoria individual para guardar los datos y la pérdida de los datos sobre el control de los procesos cuando se interrumpe el suministro de potencia. Además, existen ciertos riesgos de que al cambiar el OS el PLC virtual no sea compatible con el nuevo sistema. Además no está garantizado que otras aplicaciones como las HIM o los servidores OPC puedan trabajar simultáneamente con la PLC de tipo software sin generar ningún problema y que su funcionamiento no tenga ninguna influencia sobre el del PLC de tipo software (ej. la velocidad de control sobre los procesos puede verse disminuida, la conexión sobre el bus de campo puede perderse en ciertos momentos, etc.)

La imagen tiene un atributo ALT vacío; su nombre de archivo es pl9.png

CONEXION DE UN PLC

PROGRAMACIÓN DE UN PLC

¿Qué son los lenguajes de programación de PLC?

Los lenguajes de programación de PLC son símbolos, caracteres y reglas de uso que fueron diseñados para poder tener una comunicación de los usuarios con las máquinas. Gracias a este vinculo, podemos ser capaces de crear un programa con instrucciones para controlar el funcionamiento de cualquier proceso o máquina.

Diagrama escalera o ladder

Este lenguaje fue uno de los pioneros ya que fue uno de los primeros en ser utilizados, ya que se asemeja mucho a los diagramas con re levadores. Se le llama de escalera por que es muy similar a la estructura de una escalera, ya que contiene dos rieles verticales, y varios rieles horizontales (en este caso serian los escalones).

Resultado de imagen para lenguaje ladder plc

Características principales:

Los 2 rieles verticales son de alimentación (en el caso de VCD uno es voltaje y otro tierra y en VCA son L1 y L2)
Las instrucciones se colocan del lado izquierdo
Las salidas siempre se colocan del lado derecho.
Se pueden colocar varias instrucciones o varias salida en paralelo.
El procesador del plc interpreta los datos de arriba hacia a abajo y de izquierda a derecha.

Diagrama de bloques

En este tipo de programación se utilizan bloques de símbolo lógicos. Las salidas no se requieren incorporar a una bobina de salida, por que la salida esta asignada en las salidas de los bloques lógicos. Estos diagramas en su mayoría son preferidos por personas acostumbrados a trabajar con circuitos de compuertas logicas ya que la simbología utilizada es equivalente.
